Bezdrátový M‑Bus (wM‑Bus) na NB‑IoT

Převodník Wireless M-Bus (wM-Bus) na NB-IoT umožňuje sběr a přeposlání dat z existujících měřidel s otevřeným wM-Bus standardem i vybranými proprietárními protokoly.

Převodník najde využití hlavně u správcovských společností nebo vodáren, které potřebují připojit svá existující měřidla pro splnění Evropské vyhlášky EED bez nutnosti výměny samotných měřidel.

Jak to funguje?
NB-IoT konektivita – dnes už má Narrowband IoT pokrytí téměř všude, dosah i v těžko přístupných místech a zároveň lze SIM karty sehnat již od
1 EUR / rok.
Anténní konektor pro příjem wM-Bus je navržen pro co nejmenší ztráty a tím co nejvyšší citlivost na příjmu. Díky tomu pokryjeme podle typu budovy až 6 pater.

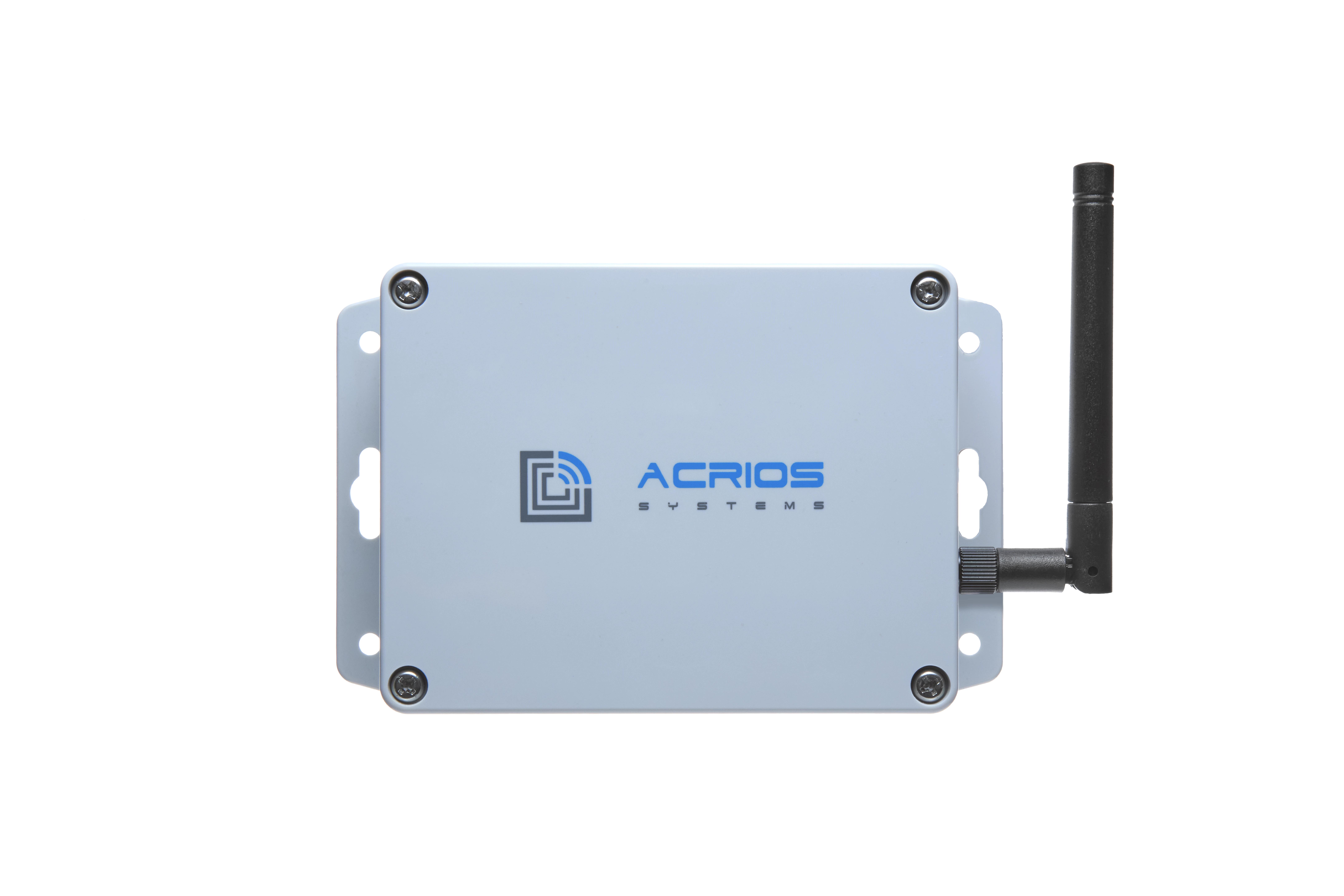

Interní NB-IoT anténa zajišťuje dostatečné pokrytí a eliminuje nutnost použití 2 externích antén a předchází jejich případnému prohození na instalaci.
Díky standardnímu SMA konektoru můžete použít kabel k vytažení antény z těžko dostupných míst.

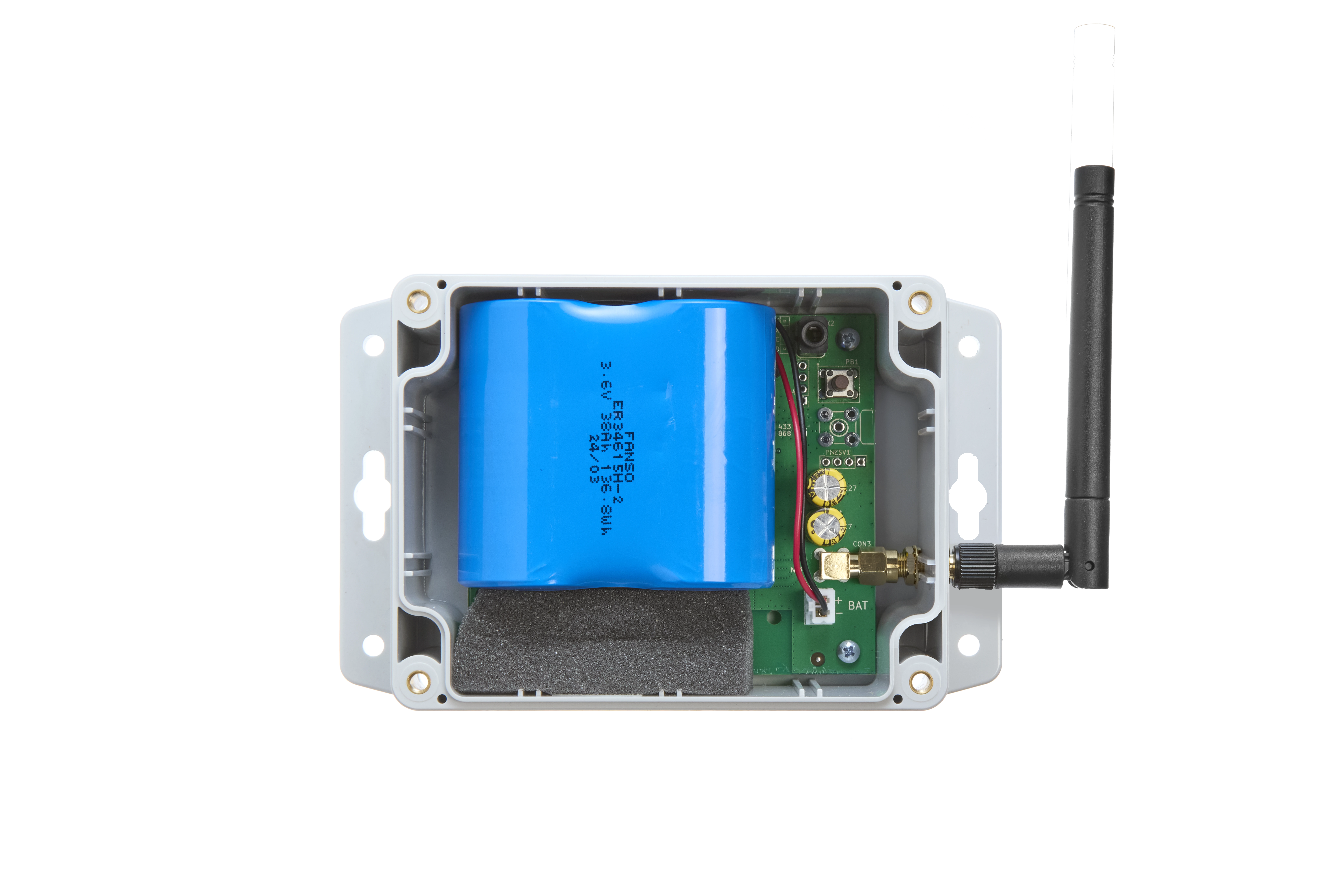

Velká baterie pro provoz po dobu více než 10 let s denními odečty od pondělí do pátku.

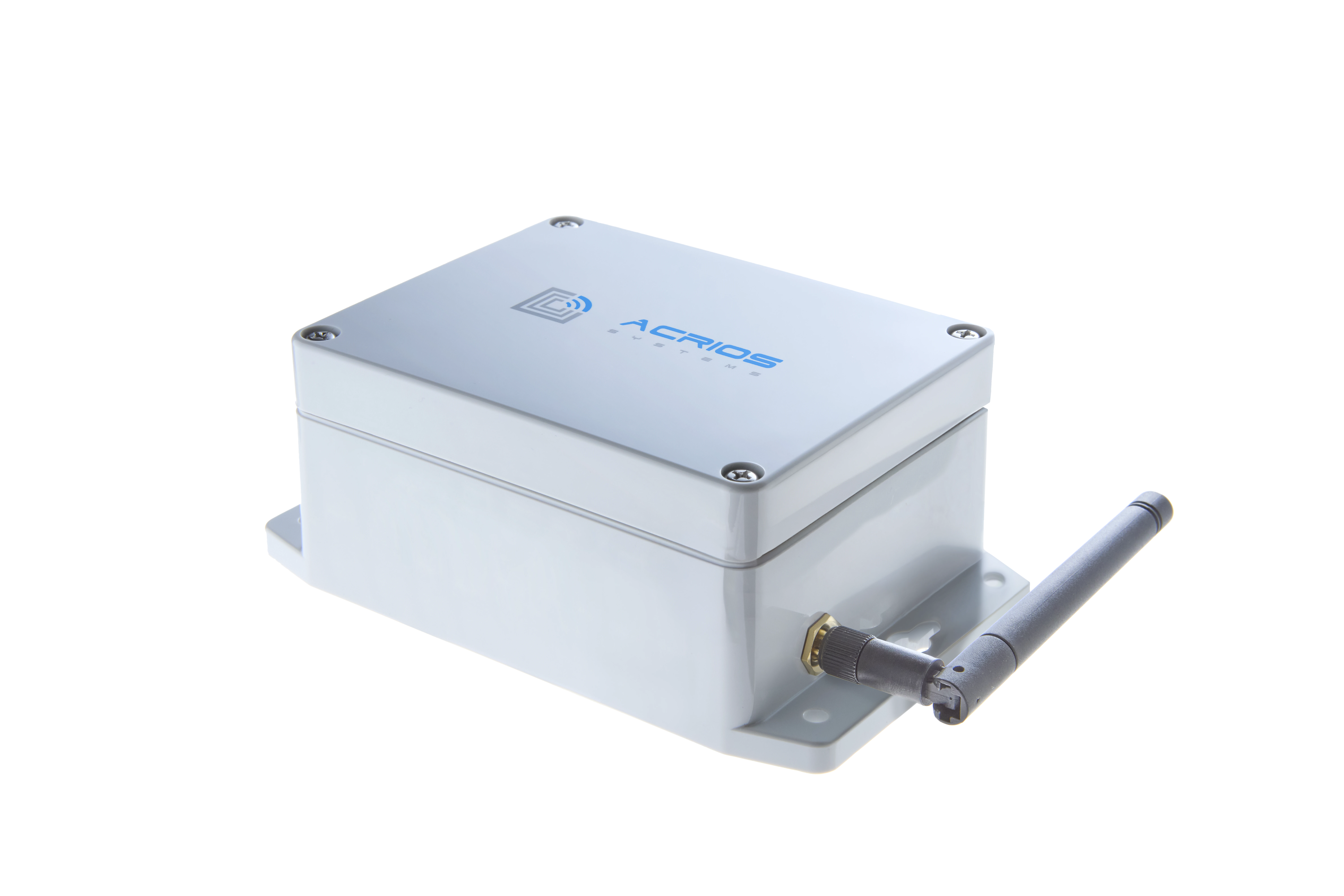

Voděodolný kryt (IP67) pro venkovní instalace – třeba i na pouličním osvětlení uprostřed sídliště.

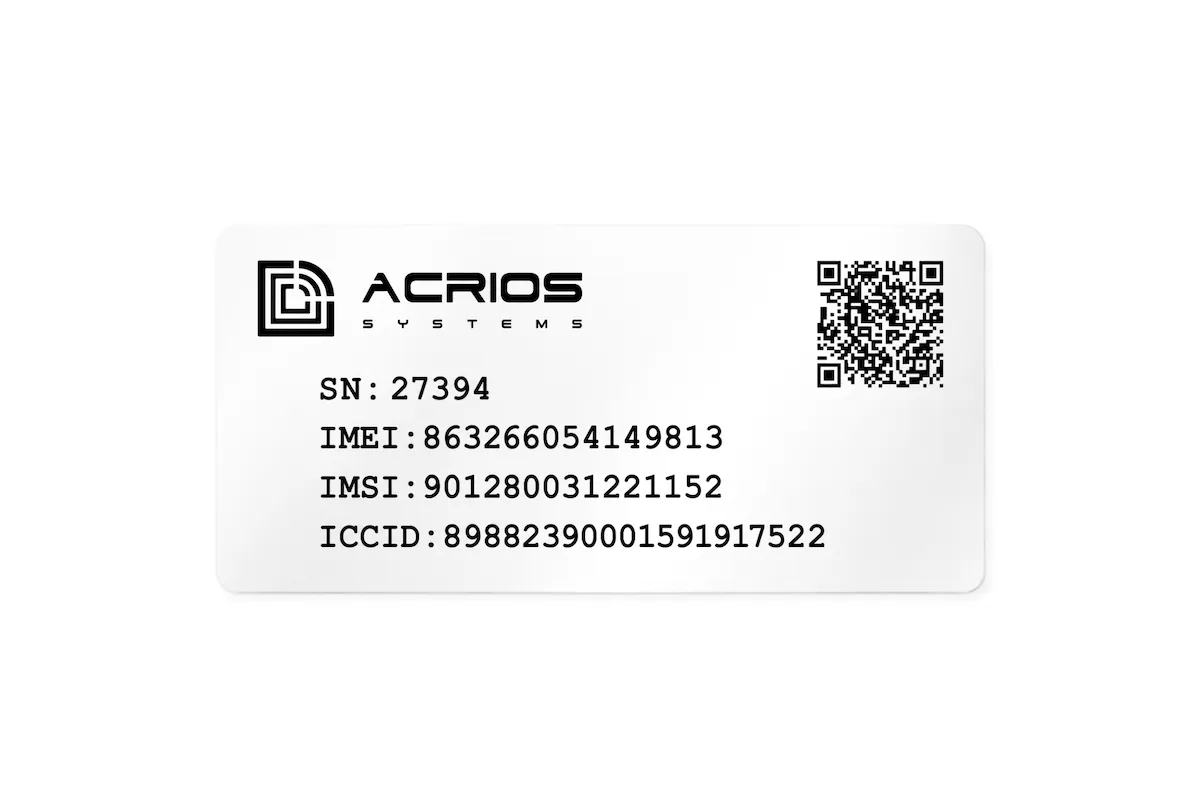

Při výrobě vložíme Vaši SIM kartu, zapojíme baterii a nahrajeme Vaši konfiguraci. Nad zařízením tak už netrávíte čas navíc a může jít přímo na instalaci.
Víčko, ze kterého nevypadnou šroubky při instalaci. Předchází hledání šroubků po zemi a narušení IP krytí.
Jak to funguje?
NB-IoT konektivita - dnes už má pokrytí téměř všude, dosah i do sklepa a zároveň lze SIM karty sehnat už od 1 EUR / rok
Anténní konektor je navržen pro co nejmenší ztráty a tím co nejvyšší citlivost na příjmu. Díky tomu můžete použít zařízení uvnitř výměníkové stanice tepla a stále mít signál.
WAGO konektor - průmyslový standard té nejlepší svorkovnice pro rychlé a jisté zapojení. Zkracuje čas instalace a pomáhá eliminovat chyby nedostatečného utažení drátu ve svorkovnici.
Díky standardnímu SMA konektoru můžete použít kabel k vytažení antény z těžko dostupných míst.
Pro instalace bez přívodu elektrické energie je převodník k dispozici v bateriově napájené verzi, která zajišťuje dlouhou životnost i při častém odečtu dat.
IP67 voděodolná krabička pro venkovní instalace - třeba i na zeď výměníkové stanice.
Podpora až 16 připojených zařízení pro co největší flexibilitu v rámci instalace a jistotu, že se nebudete muset vracet pro druhé zařízení, protože je na instalaci o měřidlo více, než jste čekali.
Šroubky, které při instalaci nevypadnou z víčka. Usnadňují montáž a zaručují, že nebude narušeno IP krytí převodníku
Převodník je díky podpoře M-Bus standardu kompatibilní s různými měřidly od různých výrobců, čímž zajišťuje univerzálnost a snadnou integraci.
Filtrování dat na úrovni hardwaru pomocí VIF a DIF hodnot pro efektivní zkrácení M-Bus zprávy. Ta zůstává standardizovaná a lze použít jakýkoliv M-Bus parser.
Pro náročné aplikace je dostupná verze s externím napájením, která umožňuje stálé napájení M-Bus.
Jak to funguje?
Filtrování dat na úrovni hardwaru pomocí VIF a DIF hodnot pro efektivní zkrácení M-Bus zprávy. Ta zůstává standardizovaná a lze použít jakýkoliv M-Bus parser.
Anténní konektor je navržen pro co nejmenší ztráty a tím co nejvyšší citlivost na příjmu. Díky tomu můžete použít zařízení uvnitř výměníkové stanice tepla a stále mít signál.
WAGO konektor – průmyslový standard nejlepší svorkovnice pro rychlé a jisté zapojení. Zkracuje čas instalace a pomáhá eliminovat chyby vyplývající z nedostatečného utažení drátu ve svorkovnici.
Díky standardnímu SMA konektoru můžete použít kabel k vytažení antény z těžko dostupných míst.
Komunikace otestovaná v rámci největších LoRaWAN sítí v Evropě i ostrovních systémů.
Pro instalace bez přívodu elektrické energie je převodník k dispozici v bateriově napájené verzi, která zajišťuje dlouhou životnost i při častém odečtu dat.
IP67 voděodolná krabička pro venkovní instalace - třeba i na zeď výměníkové stanice.
Podpora až 16 připojených zařízení pro co největší flexibilitu v rámci instalace a jistotu, že se nebudete muset vracet pro druhé zařízení, protože je na instalaci o měřidlo více, než jste čekali.
Šroubky, které při instalaci nevypadnou z víčka. Usnadňují montáž a zaručují, že nebude narušeno IP krytí převodníku.
Převodník je díky podpoře M-Bus standardu kompatibilní s různými měřidly od různých výrobců, čímž zajišťuje univerzálnost a snadnou integraci.
Pro náročné aplikace je dostupná verze s externím napájením, která umožňuje stálé napájení M-Bus.
Jak to funguje?
Anténní konektor je navržen pro co nejmenší ztráty a tím co nejvyšší citlivost na příjmu. Díky tomu můžete použít zařízení uvnitř výměníkové stanice tepla a stále mít signál.
WAGO konektor – průmyslový standard nejlepší svorkovnice pro rychlé a jisté zapojení. Zkracuje čas instalace a pomáhá eliminovat chyby vyplývající z nedostatečného utažení drátu ve svorkovnici.
Díky standardnímu SMA konektoru můžete použít kabel k vytažení antény z těžko dostupných míst.
LoRaWAN komunikace otestovaná v rámci největších LoRaWAN sítí v Evropě, ale i ostrovních systémů.
Pro instalace bez přívodu elektrické energie je převodník k dispozici v bateriově napájené verzi, která zajišťuje dlouhou životnost i při častém odečtu dat.
IP67 voděodolná krabička pro venkovní instalace - třeba i na zeď výměníkové stanice.
Převodník je kompatibilní s různými protokoly - Modbus RTU, Modbus ASCII, IEC 62052, DLMS.
Šroubky, které při instalaci nevypadnou z víčka. Usnadňují montáž a zaručují, že nebude narušeno IP krytí převodníku
Podpora až 128 připojených zařízení pro co největší flexibilitu v rámci instalace a jistotu, že se nebudete muset vracet pro druhé zařízení, protože je na instalaci o měřidlo více, než jste čekali.
Pro náročné aplikace je dostupná verze s externím napájením, která umožňuje stálé napájení senzorů.
Jak to funguje?
Anténní konektor je navržen pro co nejmenší ztráty a proto co nejvyšší citlivost na příjmu. Díky tomu můžete použít zařízení uvnitř výměníkové stanice tepla se stabilním signálem.
WAGO konektor – průmyslový standard nejlepší svorkovnice pro rychlé a jisté zapojení. Zkracuje čas instalace a pomáhá eliminovat chyby vyplývající z nedostatečného utažení drátu ve svorkovnici.
Díky standardnímu SMA konektoru můžete použít kabel k vytažení antény z těžko dostupných míst.
NB-IoT konektivita - dnes už má pokrytí téměř všude, dosah i do sklepa a zároveň lze SIM karty sehnat už od 1 EUR / rok
Pro instalace bez přívodu elektrické energie je převodník k dispozici v bateriově napájené verzi, která zajišťuje dlouhou životnost i při častém odečtu dat.
IP67 voděodolná krabička pro venkovní instalace - třeba i na zeď výměníkové stanice.
Převodník je kompatibilní s různými protokoly - Modbus RTU, Modbus ASCII, IEC 62052, DLMS
Šroubky, které při instalaci nevypadnou z víčka. Usnadňují montáž a zaručují, že nebude narušeno IP krytí převodníku
Podpora až 128 připojených zařízení pro maximální flexibilitu v rámci instalace. Získáváte jistotu, že se nebudete muset vracet pro další  zařízení, protože je na instalaci o měřidlo více, než jste čekali.
Pro náročné aplikace je dostupná verze s externím napájením, která umožňuje stálé napájení externích senzorů.
Jak to funguje?
Anténní konektor je navržen pro co nejmenší ztráty a tím co nejvyšší citlivost na příjmu. Díky tomu můžete použít zařízení uvnitř výměníkové stanice tepla a stále mít signál.
Podpora až 4 připojených zařízení pro co největší flexibilitu v rámci instalace. Získáváte jistotu, že se nebudete muset vracet pro další zařízení, pokud je v rámci instalace o měřidlo více, než jste čekali.
Díky standardnímu SMA konektoru můžete použít kabel k vytažení antény z těžko dostupných míst.
LoRaWAN komunikace otestovaná v rámci největších LoRaWAN sítí v Evropě, ale i ostrovních systémů.
Dvoudílný EUROCLAMP konektor – průmyslový standard dvoudílné svorkovnice pro rychlé a jisté zapojení. Výhodou dvoudílné svorkovníce je možnost připravit si zapojení měřidel a svorkovnici následně jen připojit do DPS.
Velká baterie s životností přes 10 let s ohledem na četnost odečtů.
IP67 voděodolná krabička pro venkovní instalace - třeba i na zeď šachty k vodoměru.
Převodník je díky velké toleranci na vstupu kompatibilní s různými měřidly od různých výrobců, čímž zajišťuje univerzálnost a snadnou integraci.
Šroubky, které při instalaci nevypadnou z víčka. Usnadňují montáž a zaručují, že nebude narušeno IP krytí převodníku
Ukládání historických náměrů a jejich opakované zasílání v každé zprávě pro doplnění dat i v případech, kdy vypadne jedna nebo dvě zprávy.
Pro instalace bez přívodu elektrické energie je převodník k dispozici v bateriově napájené verzi, která zajišťuje dlouhou životnost i při častém odečtu dat. Pro náročné aplikace je dostupná verze s externím napájením.
Jak to funguje?
NB-IoT konektivita – dnes už má pokrytí téměř všude, dosah i do podzemních pater a zároveň lze SIM karty sehnat už od 1 EUR/rok.
Podpora až 4 připojených zařízení pro co největší flexibilitu v rámci instalace. Získáváte jistotu, že se nebudete muset vracet pro další zařízení, pokud je v rámci instalace o měřidlo více, než jste čekali.
Dvoudílný EUROCLAMP konektor –  průmyslový standard dvoudílné svorkovnice pro rychlé a jisté zapojení. Výhodou dvoudílné svorkovníce je možnost připravit si zapojení měřidel a svorkovnici následně jen zapojit do DPS.
Anténní konektor je navržen pro co nejmenší ztráty a tím co nejvyšší citlivost na příjmu.
Zařízení je možné použít uvnitř výměníkové stanice tepla, ale navzdory prostředí s vysokou teplotou poskytuje stabilní signál. Díky standardnímu SMA konektoru můžete použít kabel k vytažení převodníku z těžko dostupných míst.
Velká baterie s životností přes 10 let s ohledem na četnost odečtů.
Voděodolná krabička (IP67) pro venkovní instalace –  například na zeď šachty k vodoměru.
Převodník je díky velké toleranci na vstupu kompatibilní s různými měřidly od různých výrobců, čímž zajišťuje univerzálnost a snadnou integraci.
Šroubky, které při instalaci nevypadnou z víčka. Usnadňují montáž a zaručují, že nebude narušeno IP krytí převodníku
Ukládání historických náměrů a jejich opakované zasílání v každé zprávě pro doplnění dat i v případech, kdy vypadne jedna nebo dvě zprávy
Pro instalace bez přívodu elektrické energie je převodník k dispozici v bateriově napájené verzi, která zajišťuje dlouhou životnost i při častém odečtu dat. Pro náročné aplikace je dostupná verze s externím napájením.
Jak to funguje?
Interní anténa pro možnost ATEX certifikace a urychlení instalačního procesu.
Displej na zařízení pro okamžité zobrazení náměru, času a unikátního ID plynoměru, konfigurovatelného uživatelem.
Uživatelem vyměnitelná baterie s životností přes 10 let s ohledem na četnost odečtů
WAGO konektor – průmyslový standard nejlepší svorkovnice pro rychlé a jisté zapojení. Zkracuje čas instalace a pomáhá eliminovat chyby vyplývající z nedostatečného utažení drátu ve svorkovnici.
NB-IoT konektivita – dnes má pokrytí téměř všude, dosah i do podzemních pater a zároveň lze SIM karty sehnat už od 1 EUR / rok.
Rozhraní pro optickou hlavici a konfiguraci skrze IEC 62056-21 rozhraní –  průmyslový standard užívaný u plynoměrů. Díky tomuto standardu můžete zařízení integrovat přímo do Vašeho konfiguračního softwaru.
Voděodolná krabička (IP67) pro venkovní instalace.
Víčko, ze kterého nevypadnou šroubky u instalace - není potřeba se ohýbat - nehrozí, že tam nebudou a tím pádem se do převodníku nedostane voda
Rozhraní pro optickou hlavici a konfiguraci skrze IEC 62056-21 rozhraní - průmyslový standard užívaný v rámci plynoměrů. Díky tomuto standardu můžete zařízení integrovat přímo do Vašeho konfiguračního softwaru.
Uchování historických náměrů po dobu 40 dnů s možností lokálního nebo vzdáleného vyčtení.
Proč zvolit převodníky ACRIOS Systems?
Podpora všech výrobců
S naším hardwarem můžete odečíst jakékoli kabelové zařízení M-Bus na trhu, což z něj činí dokonalý nástroj pro retrofit.
Cyber Resilience Act
Máme stoprocentní kontrolu nad všemi částmi kódu v našich zařízeních. Námi vyrobený hardware dokážeme udržovat i po mnoha letech od montáže.
Vyrábíme v EU
Převodníky vyrábíme v České republice a s českými subdodavateli. Každý vyrobený kus prochází finálními testy, zaměřenými na funkčnost jednotlivých komunikačních rozhraní a spotřebu zařízení.
Total Cost of Ownership
Dáváme si záležet na TCO – od použití coulomb counteru pro získání přesné životnosti na baterii až po zaslání přednastavených jednotek s Vaší konfigurací.
FUOTA
U všech NB-IoT zařízení dokážeme provést dálkový update firmware pomocí NB-IoT sítě. S žádnou změnou tak nemusíte na instalaci.
S vašimi SIM kartami
Dbáme na soukromí a bezpečnost dat – použijte své SIM karty a nechte si citlivá data pro sebe. Našim dílem skládačky je hardware, se vším ostatním Vám rádi pomůžeme.
Technická podpora
Dobrá technická dokumentace je základ rychlé integrace. Na naši Wiki najdete integrační manuály, popisy komunikačních protokolů i videa vysvětlující použití.
Odečteme až 6 pater
S našimi převodníky pokryjete v závislosti na typu budovy a měřidel až 6 pater. Na citlivosti jsme si dali záležet, abychom maximálně snížili TCO.
S naším hardwarem můžete odečíst jakékoli kabelové zařízení M-Bus na trhu, což z něj činí dokonalý nástroj pro retrofit.
Máme stoprocentní kontrolu nad všemi částmi kódu v našich zařízeních. Námi vyrobený hardware dokážeme udržovat i po mnoha letech od montáže.
Převodníky vyrábíme v České republice a s českými subdodavateli. Každý vyrobený kus prochází finálními testy, zaměřenými na funkčnost jednotlivých komunikačních rozhraní a spotřebu zařízení.
Dáváme si záležet na TCO – od použití coulomb counteru pro získání přesné životnosti na baterii až po zaslání přednastavených jednotek s Vaší konfigurací.
U všech NB-IoT zařízení dokážeme provést dálkový update firmware pomocí NB-IoT sítě. S žádnou změnou tak nemusíte na instalaci.
Dbáme na soukromí a bezpečnost dat – použijte své SIM karty a nechte si citlivá data pro sebe. Našim dílem skládačky je hardware, se vším ostatním Vám rádi pomůžeme.
Dobrá technická dokumentace je základ rychlé integrace. Na naši Wiki najdete integrační manuály, popisy komunikačních protokolů i videa vysvětlující použití.
S našimi převodníky pokryjete v závislosti na typu budovy a měřidel až 6 pater. Na citlivosti jsme si dali záležet, abychom maximálně snížili TCO.
S čím se můžete potýkat
Pokud jste se někdy setkali s wM-Bus měřidly – například v rámci cíle splnit vyhlášku EED, pravděpodobně jste řešili i následující situace:
Možné problémy:
  • Měřidlo vysílá několik telegramů, ale vy chcete jen jeden konkrétní.
  • Měřidlo se hlásí pod rádiovým ID, ale vy máte pouze výrobní číslo vodoměru. A naopak.
  • V instalaci jsou měřidla jak wM-Bus OMS, tak i proprietární protokoly.
  • Máte měřidla v instalaci měřidla dvou výrobců, ale každý nabízí odečtový systém jen pro ta svá.
  • Měřidla vysílají co 4 hodiny, ale vy potřebujete denní odečty z bateriově napájeného systému.
  • Nechcete externě napájený odečtový systém kvůli elektro revizi a nutnosti schválení majitelem domu.
  • V půlce životnosti odečtového systému se vymění měřidla a je potřeba vše konfigurovat znovu, na místě.
Naše řešení

Všechny tyto problémy máme vyřešené. Převodníky ACRIOS Systems jsou navrženy s cílem pokrýt co nejširší záběr měřidel, od otevřených standardů jako je wM-Bus OMS, až po některé proprietární protokoly – ať už se jedná o Sontex Supercom, Apator Metra protokol nebo Sensus Bubble UP, odečteme jej.

Převodník je navržen tak, aby jej bylo možno integrovat do již existujících systémů. Používáme dvojité D-Cell baterie, které bez problému poskytují výdrž více než 10 let.

Technické specifikace
  • Podpora wM-Bus, wM-Bus OMS, Sensus BUP, Sontex Supercom a Apator Metra
  • Odečet až 800 zařízení na jeden převodník
  • Pokrytí až 6 pater
  • Dvojité baterie dávají výdrž přes 10 let s denními odečty od pondělí do pátku

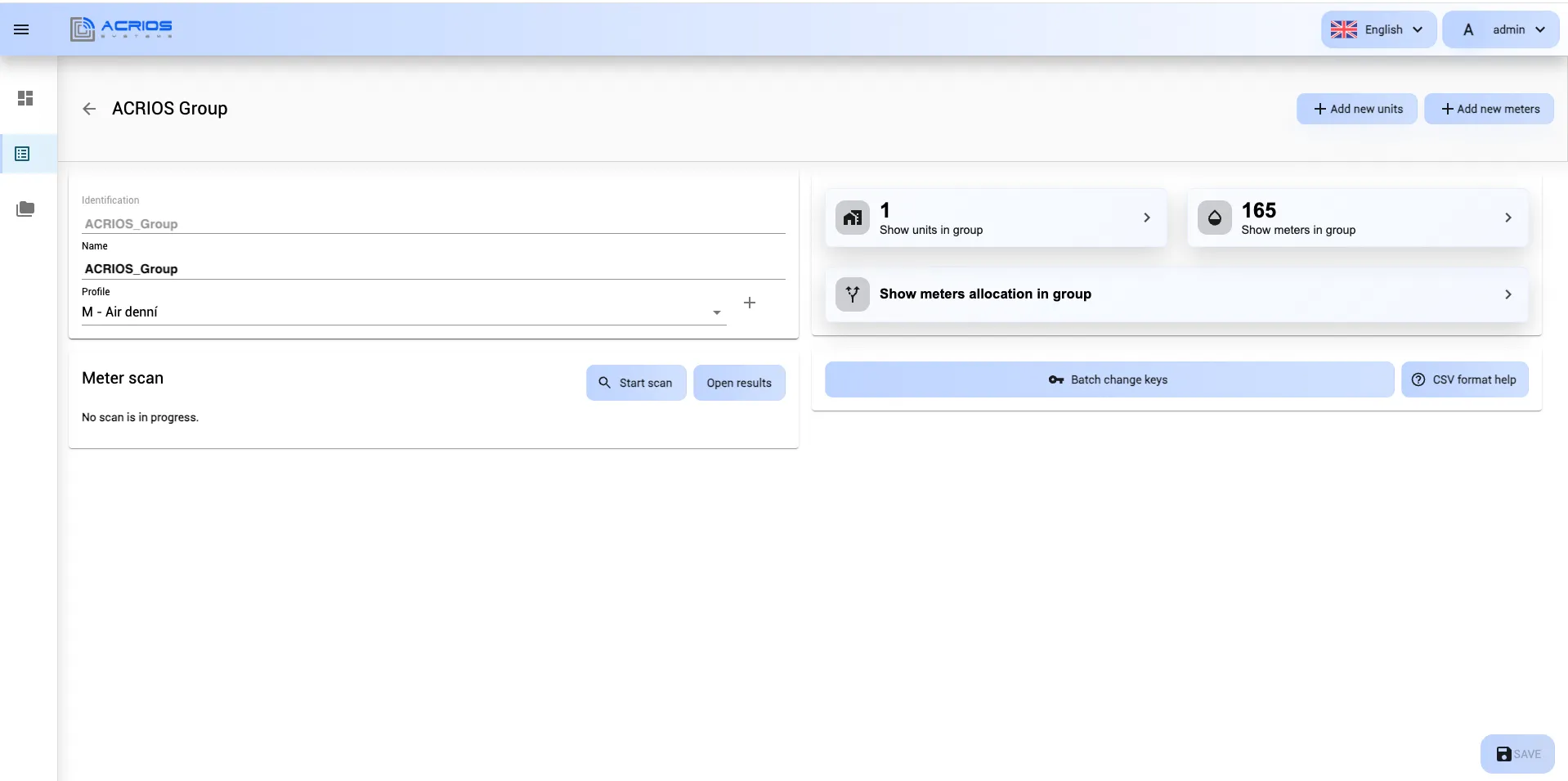

  • Zařízení lze konfigurovat vzdáleně po síti, bez nutnosti lokální konfigurace
  • Filtrování podle ID měřidla, ID výrobce nebo typu měřidla
  • Možnost nastavení plánovaných odečtů v rámci kalendáře
  • Často používané pro splnění vyhlášky EED, sběr dat v rámci ESG nebo v rámci Heating Cost Ordinance vyhlášky
  • Rozměry: 145 x 90 x 55 mm
  • Hmotnost: 475 g s baterií
  • IP krytí: IP67
  • Kapacita baterií: 38 Ah / 10+ let
  • Podporované módy / protokoly: S-mode, T-mode, C-mode, Sensus BUP (Sensus RF), Sontex Supercom, Apator Metra
  • Maximální počet zařízení: 800 unique ID’s

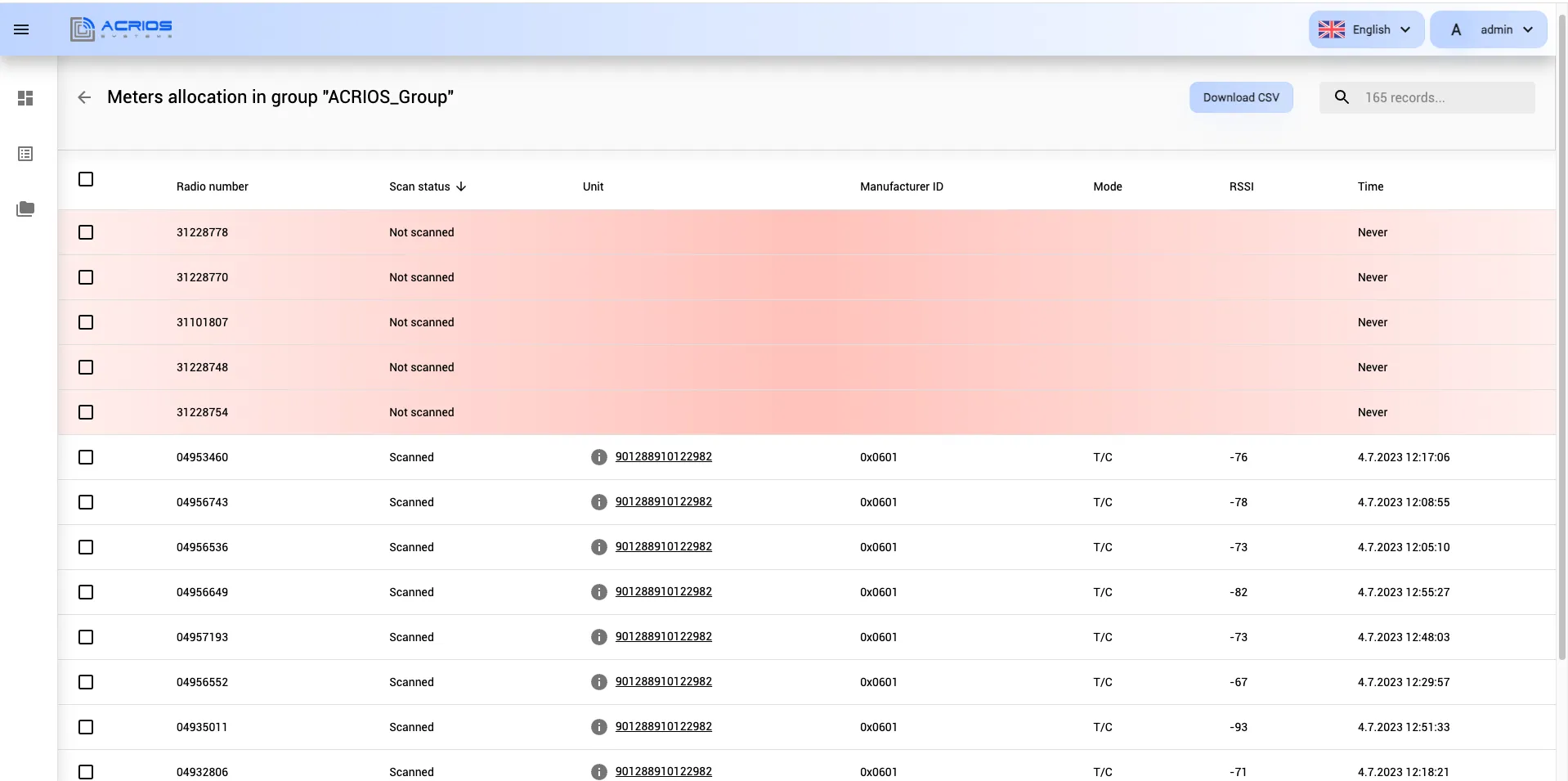

  • Funkce:Filtrování typu zařízení, filtrování ID, transparentní můstek wM-Bus, zjišťovací skenování, aktivní hlášení chyb, mechanismy obnovy po selhání sítě NB-IoT, plánované čtení
  • NB-IoT: 3GPP rel. v.14

Maddalena

  • Maddalena RADIO EVO
  • Maddalena RADIO EVO
  • Maddalena ITN GRADUS
  • Maddalena MicroCLIMA EVO
  • Maddalena ARROW EVO
  • Maddalena ARROW SPLIT
  • Maddalena ELECTO SJ
  • Maddalena ELECTO SONIC

B-Meters

  • B-Meters IWM-TX3
  • B-Meters IWM-TX4
  • B-Meters IWM-TX1
  • B-Meters HYDRODIGIT

Apator Metra

  • Metra E-ITN 30
  • Metra E-RM 30
  • Metra E-ITN 40
  • AT-WMBUS-16-2
  • Apator ULTRIMIS

Sontex

  • Sontex Ei6500-SA2-R
  • Sontex Supercom 581
  • Sontex Supercal 739
  • Sontex Superaqua 1
  • Sontex 566
  • Sontex 556
  • Sontex 587
  • Sontex 868

Diehl

  • Diehl SHARKY 775
  • Diehl SHARKY 774
  • Diehl HYDRUS wM-Bus

Sensus

  • Sensus iPERL 433
  • Sensus iPERL 868
  • Sensus MeiStream

Ostatní

  • BFW 240 radio
  • Engelmann HCA e2
  • ZENNER Zelsius
  • ZENNER Minomess
  • Kamstrup Multical 21
  • Flamco LogoplusSonic
  • Landy&Gyr ULTRAHEAT T330 (UH30…)
  • AXIS Industries WFH-M
  • ENBRA ER-AM s rádiovým modulem
  • WEHRLE modul

Qundis

  • Qundis Q Cal 5.5
  • Qundis Q Water 5.5

Další měřidla na vyžádání

  • ACR-CV-101NI-W-D2 -- wM-Bus 868MHz na NB-IoT s dvojitou baterií, integrovaná NB-IoT anténa a externí wM-Bus anténa
  • ACR-CV-101NI-W433-D2 -- wM-Bus 433MHz na NB-IoT s dvojitou baterií, integrovaná NB-IoT anténa a externí wM-Bus anténa
  • 1x Převodník wM-Bus na NB-IoT
  • 1x Instalační příručka
  • 1x Baterie
  • 1x wM-Bus 2JW0315-868-C675 anténa
