Drátový M‑Bus na NB‑IoT

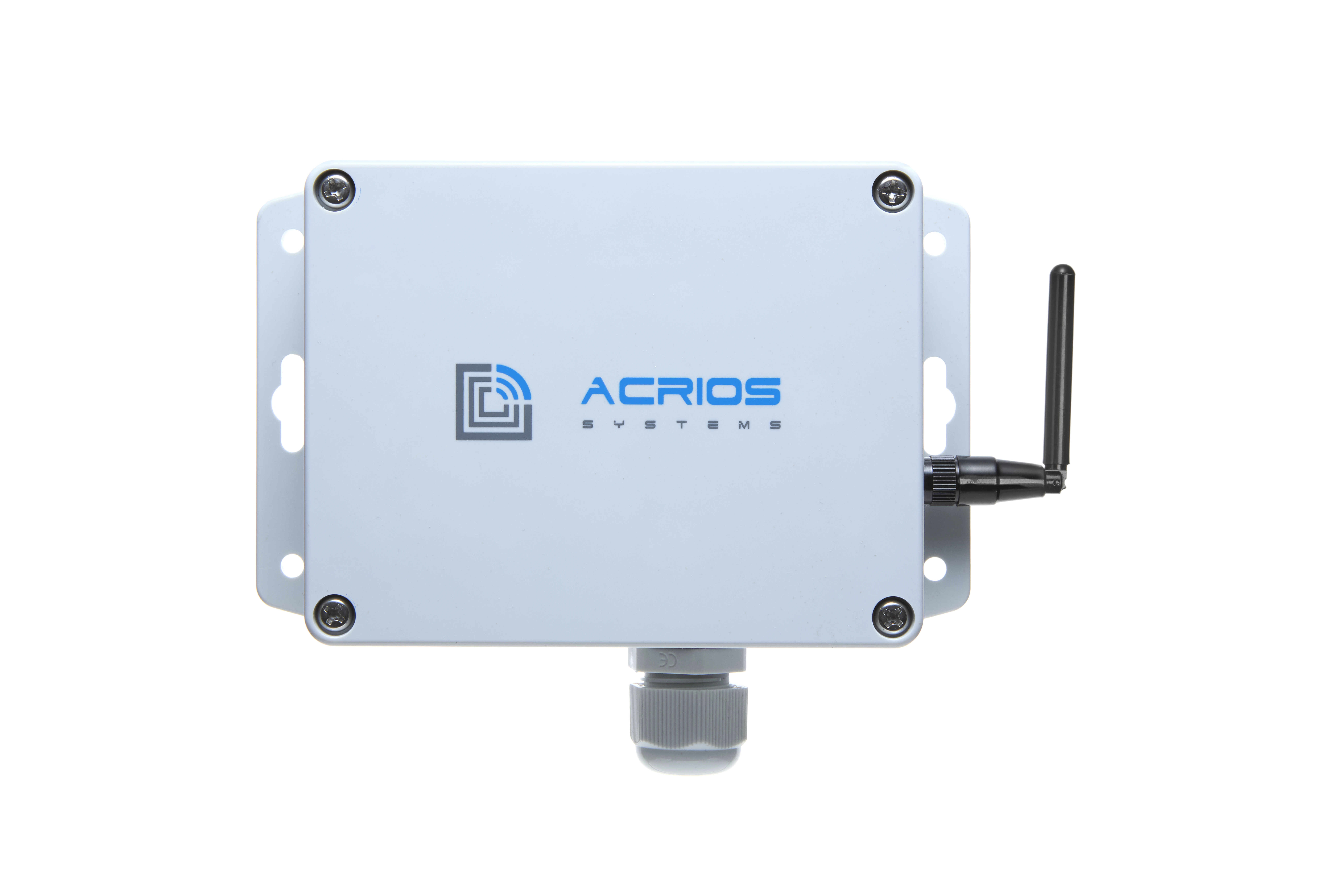

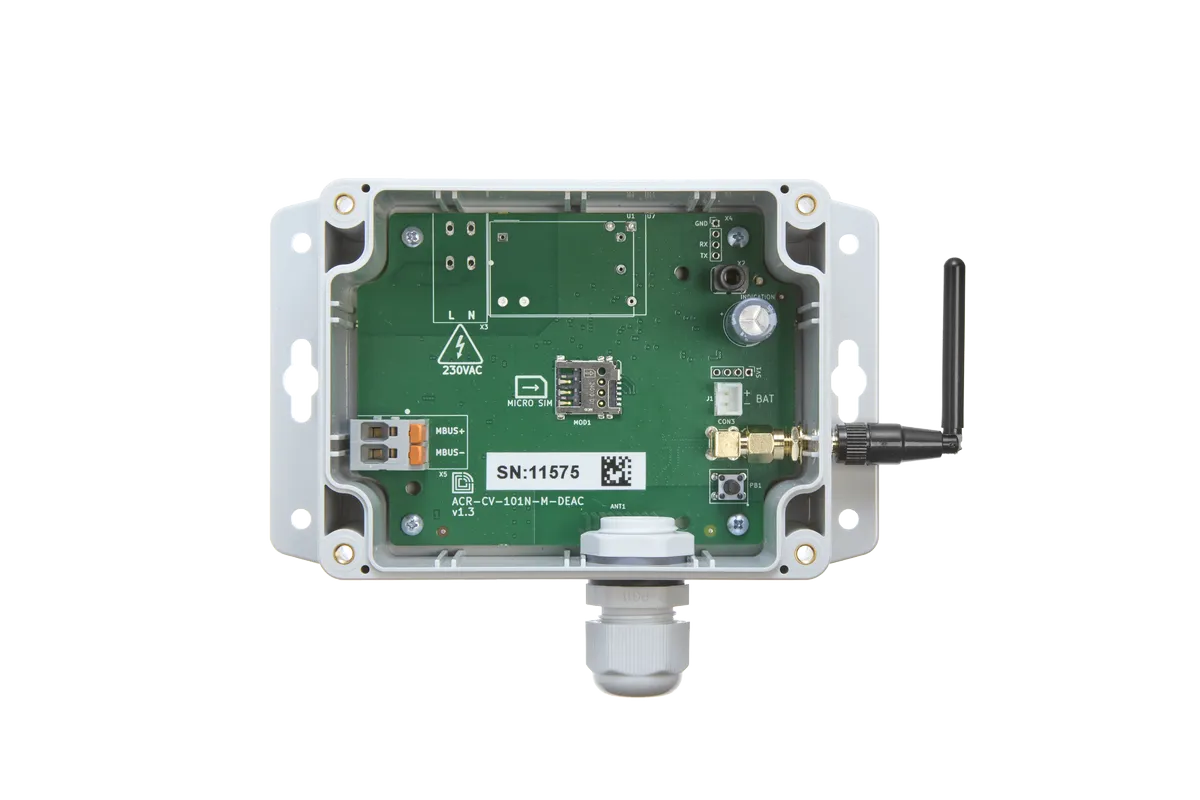

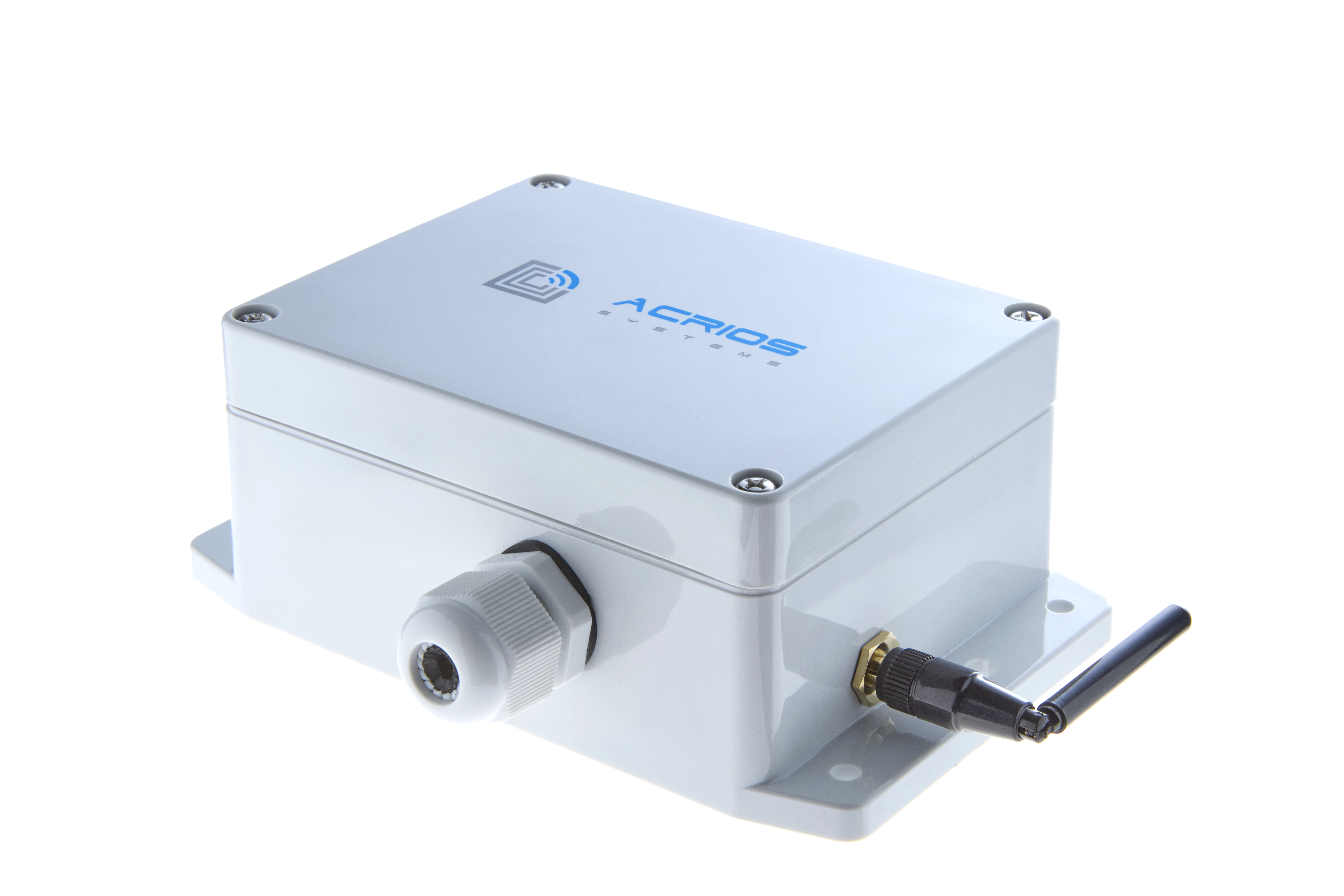

Převodník ACRIOS M-Bus na NB-IoT (Narrow Band IoT) je navržen pro efektivní odečty jakýchkoli drátových M‑Bus měřidel – typicky elektroměrů, vodoměrů a kalorimetrů zejména v teplárenském a vodárenském průmyslu. Zařízení umožňuje integraci tradičních M-Bus měřidel do bezdrátové sítě NB-IoT, což usnadňuje sběr dat o spotřebě v až patnáctiminutových intervalech.

Řešení od ACRIOS Systems výrazně snižuje celkové náklady na vlastnictví (TCO) u projektů vyžadujících častý dálkový odečet M‑Bus měřidel díky možnosti vzdálené konfigurace, plug‑and‑play řešení nebo WAGO svorkovnici pro rychlou instalaci.

Jak to funguje?
NB-IoT konektivita – dnes už má Narrowband IoT pokrytí téměř všude, dosah i v těžko přístupných místech a zároveň lze SIM karty sehnat již od
1 EUR / rok.
Anténní konektor pro příjem wM-Bus je navržen pro co nejmenší ztráty a tím co nejvyšší citlivost na příjmu. Díky tomu pokryjeme podle typu budovy až 6 pater.
Interní NB-IoT anténa zajišťuje dostatečné pokrytí a eliminuje nutnost použití 2 externích antén a předchází jejich případnému prohození na instalaci.
Díky standardnímu SMA konektoru můžete použít kabel k vytažení antény z těžko dostupných míst.
Velká baterie pro provoz po dobu více než 10 let s denními odečty od pondělí do pátku.
Voděodolný kryt (IP67) pro venkovní instalace – třeba i na pouličním osvětlení uprostřed sídliště.
Při výrobě vložíme Vaši SIM kartu, zapojíme baterii a nahrajeme Vaši konfiguraci. Nad zařízením tak už netrávíte čas navíc a může jít přímo na instalaci.
Víčko, ze kterého nevypadnou šroubky při instalaci. Předchází hledání šroubků po zemi a narušení IP krytí.
Jak to funguje?
NB-IoT konektivita - dnes už má pokrytí téměř všude, dosah i do sklepa a zároveň lze SIM karty sehnat už od 1 EUR / rok
Anténní konektor je navržen pro co nejmenší ztráty a tím co nejvyšší citlivost na příjmu. Díky tomu můžete použít zařízení uvnitř výměníkové stanice tepla a stále mít signál.
WAGO konektor - průmyslový standard té nejlepší svorkovnice pro rychlé a jisté zapojení. Zkracuje čas instalace a pomáhá eliminovat chyby nedostatečného utažení drátu ve svorkovnici.
Díky standardnímu SMA konektoru můžete použít kabel k vytažení antény z těžko dostupných míst.
Pro instalace bez přívodu elektrické energie je převodník k dispozici v bateriově napájené verzi, která zajišťuje dlouhou životnost i při častém odečtu dat.
IP67 voděodolná krabička pro venkovní instalace - třeba i na zeď výměníkové stanice.
Podpora až 16 připojených zařízení pro co největší flexibilitu v rámci instalace a jistotu, že se nebudete muset vracet pro druhé zařízení, protože je na instalaci o měřidlo více, než jste čekali.
Šroubky, které při instalaci nevypadnou z víčka. Usnadňují montáž a zaručují, že nebude narušeno IP krytí převodníku
Převodník je díky podpoře M-Bus standardu kompatibilní s různými měřidly od různých výrobců, čímž zajišťuje univerzálnost a snadnou integraci.
Filtrování dat na úrovni hardwaru pomocí VIF a DIF hodnot pro efektivní zkrácení M-Bus zprávy. Ta zůstává standardizovaná a lze použít jakýkoliv M-Bus parser.
Pro náročné aplikace je dostupná verze s externím napájením, která umožňuje stálé napájení M-Bus.
Jak to funguje?
Filtrování dat na úrovni hardwaru pomocí VIF a DIF hodnot pro efektivní zkrácení M-Bus zprávy. Ta zůstává standardizovaná a lze použít jakýkoliv M-Bus parser.
Anténní konektor je navržen pro co nejmenší ztráty a tím co nejvyšší citlivost na příjmu. Díky tomu můžete použít zařízení uvnitř výměníkové stanice tepla a stále mít signál.
WAGO konektor – průmyslový standard nejlepší svorkovnice pro rychlé a jisté zapojení. Zkracuje čas instalace a pomáhá eliminovat chyby vyplývající z nedostatečného utažení drátu ve svorkovnici.
Díky standardnímu SMA konektoru můžete použít kabel k vytažení antény z těžko dostupných míst.
Komunikace otestovaná v rámci největších LoRaWAN sítí v Evropě i ostrovních systémů.
Pro instalace bez přívodu elektrické energie je převodník k dispozici v bateriově napájené verzi, která zajišťuje dlouhou životnost i při častém odečtu dat.
IP67 voděodolná krabička pro venkovní instalace - třeba i na zeď výměníkové stanice.
Podpora až 16 připojených zařízení pro co největší flexibilitu v rámci instalace a jistotu, že se nebudete muset vracet pro druhé zařízení, protože je na instalaci o měřidlo více, než jste čekali.
Šroubky, které při instalaci nevypadnou z víčka. Usnadňují montáž a zaručují, že nebude narušeno IP krytí převodníku.
Převodník je díky podpoře M-Bus standardu kompatibilní s různými měřidly od různých výrobců, čímž zajišťuje univerzálnost a snadnou integraci.
Pro náročné aplikace je dostupná verze s externím napájením, která umožňuje stálé napájení M-Bus.
Jak to funguje?
Anténní konektor je navržen pro co nejmenší ztráty a tím co nejvyšší citlivost na příjmu. Díky tomu můžete použít zařízení uvnitř výměníkové stanice tepla a stále mít signál.
WAGO konektor – průmyslový standard nejlepší svorkovnice pro rychlé a jisté zapojení. Zkracuje čas instalace a pomáhá eliminovat chyby vyplývající z nedostatečného utažení drátu ve svorkovnici.
Díky standardnímu SMA konektoru můžete použít kabel k vytažení antény z těžko dostupných míst.
LoRaWAN komunikace otestovaná v rámci největších LoRaWAN sítí v Evropě, ale i ostrovních systémů.
Pro instalace bez přívodu elektrické energie je převodník k dispozici v bateriově napájené verzi, která zajišťuje dlouhou životnost i při častém odečtu dat.
IP67 voděodolná krabička pro venkovní instalace - třeba i na zeď výměníkové stanice.
Převodník je kompatibilní s různými protokoly - Modbus RTU, Modbus ASCII, IEC 62052, DLMS.
Šroubky, které při instalaci nevypadnou z víčka. Usnadňují montáž a zaručují, že nebude narušeno IP krytí převodníku
Podpora až 128 připojených zařízení pro co největší flexibilitu v rámci instalace a jistotu, že se nebudete muset vracet pro druhé zařízení, protože je na instalaci o měřidlo více, než jste čekali.
Pro náročné aplikace je dostupná verze s externím napájením, která umožňuje stálé napájení senzorů.
Jak to funguje?
Anténní konektor je navržen pro co nejmenší ztráty a proto co nejvyšší citlivost na příjmu. Díky tomu můžete použít zařízení uvnitř výměníkové stanice tepla se stabilním signálem.
WAGO konektor – průmyslový standard nejlepší svorkovnice pro rychlé a jisté zapojení. Zkracuje čas instalace a pomáhá eliminovat chyby vyplývající z nedostatečného utažení drátu ve svorkovnici.
Díky standardnímu SMA konektoru můžete použít kabel k vytažení antény z těžko dostupných míst.
NB-IoT konektivita - dnes už má pokrytí téměř všude, dosah i do sklepa a zároveň lze SIM karty sehnat už od 1 EUR / rok
Pro instalace bez přívodu elektrické energie je převodník k dispozici v bateriově napájené verzi, která zajišťuje dlouhou životnost i při častém odečtu dat.
IP67 voděodolná krabička pro venkovní instalace - třeba i na zeď výměníkové stanice.
Převodník je kompatibilní s různými protokoly - Modbus RTU, Modbus ASCII, IEC 62052, DLMS
Šroubky, které při instalaci nevypadnou z víčka. Usnadňují montáž a zaručují, že nebude narušeno IP krytí převodníku
Podpora až 128 připojených zařízení pro maximální flexibilitu v rámci instalace. Získáváte jistotu, že se nebudete muset vracet pro další  zařízení, protože je na instalaci o měřidlo více, než jste čekali.
Pro náročné aplikace je dostupná verze s externím napájením, která umožňuje stálé napájení externích senzorů.
Jak to funguje?
Anténní konektor je navržen pro co nejmenší ztráty a tím co nejvyšší citlivost na příjmu. Díky tomu můžete použít zařízení uvnitř výměníkové stanice tepla a stále mít signál.
Podpora až 4 připojených zařízení pro co největší flexibilitu v rámci instalace. Získáváte jistotu, že se nebudete muset vracet pro další zařízení, pokud je v rámci instalace o měřidlo více, než jste čekali.
Díky standardnímu SMA konektoru můžete použít kabel k vytažení antény z těžko dostupných míst.
LoRaWAN komunikace otestovaná v rámci největších LoRaWAN sítí v Evropě, ale i ostrovních systémů.
Dvoudílný EUROCLAMP konektor – průmyslový standard dvoudílné svorkovnice pro rychlé a jisté zapojení. Výhodou dvoudílné svorkovníce je možnost připravit si zapojení měřidel a svorkovnici následně jen připojit do DPS.
Velká baterie s životností přes 10 let s ohledem na četnost odečtů.
IP67 voděodolná krabička pro venkovní instalace - třeba i na zeď šachty k vodoměru.
Převodník je díky velké toleranci na vstupu kompatibilní s různými měřidly od různých výrobců, čímž zajišťuje univerzálnost a snadnou integraci.
Šroubky, které při instalaci nevypadnou z víčka. Usnadňují montáž a zaručují, že nebude narušeno IP krytí převodníku
Ukládání historických náměrů a jejich opakované zasílání v každé zprávě pro doplnění dat i v případech, kdy vypadne jedna nebo dvě zprávy.
Pro instalace bez přívodu elektrické energie je převodník k dispozici v bateriově napájené verzi, která zajišťuje dlouhou životnost i při častém odečtu dat. Pro náročné aplikace je dostupná verze s externím napájením.
Jak to funguje?
NB-IoT konektivita – dnes už má pokrytí téměř všude, dosah i do podzemních pater a zároveň lze SIM karty sehnat už od 1 EUR/rok.
Podpora až 4 připojených zařízení pro co největší flexibilitu v rámci instalace. Získáváte jistotu, že se nebudete muset vracet pro další zařízení, pokud je v rámci instalace o měřidlo více, než jste čekali.
Dvoudílný EUROCLAMP konektor –  průmyslový standard dvoudílné svorkovnice pro rychlé a jisté zapojení. Výhodou dvoudílné svorkovníce je možnost připravit si zapojení měřidel a svorkovnici následně jen zapojit do DPS.
Anténní konektor je navržen pro co nejmenší ztráty a tím co nejvyšší citlivost na příjmu.
Zařízení je možné použít uvnitř výměníkové stanice tepla, ale navzdory prostředí s vysokou teplotou poskytuje stabilní signál. Díky standardnímu SMA konektoru můžete použít kabel k vytažení převodníku z těžko dostupných míst.
Velká baterie s životností přes 10 let s ohledem na četnost odečtů.
Voděodolná krabička (IP67) pro venkovní instalace –  například na zeď šachty k vodoměru.
Převodník je díky velké toleranci na vstupu kompatibilní s různými měřidly od různých výrobců, čímž zajišťuje univerzálnost a snadnou integraci.
Šroubky, které při instalaci nevypadnou z víčka. Usnadňují montáž a zaručují, že nebude narušeno IP krytí převodníku
Ukládání historických náměrů a jejich opakované zasílání v každé zprávě pro doplnění dat i v případech, kdy vypadne jedna nebo dvě zprávy
Pro instalace bez přívodu elektrické energie je převodník k dispozici v bateriově napájené verzi, která zajišťuje dlouhou životnost i při častém odečtu dat. Pro náročné aplikace je dostupná verze s externím napájením.
Jak to funguje?
Interní anténa pro možnost ATEX certifikace a urychlení instalačního procesu.
Displej na zařízení pro okamžité zobrazení náměru, času a unikátního ID plynoměru, konfigurovatelného uživatelem.
Uživatelem vyměnitelná baterie s životností přes 10 let s ohledem na četnost odečtů
WAGO konektor – průmyslový standard nejlepší svorkovnice pro rychlé a jisté zapojení. Zkracuje čas instalace a pomáhá eliminovat chyby vyplývající z nedostatečného utažení drátu ve svorkovnici.
NB-IoT konektivita – dnes má pokrytí téměř všude, dosah i do podzemních pater a zároveň lze SIM karty sehnat už od 1 EUR / rok.
Rozhraní pro optickou hlavici a konfiguraci skrze IEC 62056-21 rozhraní –  průmyslový standard užívaný u plynoměrů. Díky tomuto standardu můžete zařízení integrovat přímo do Vašeho konfiguračního softwaru.
Voděodolná krabička (IP67) pro venkovní instalace.
Víčko, ze kterého nevypadnou šroubky u instalace - není potřeba se ohýbat - nehrozí, že tam nebudou a tím pádem se do převodníku nedostane voda
Rozhraní pro optickou hlavici a konfiguraci skrze IEC 62056-21 rozhraní - průmyslový standard užívaný v rámci plynoměrů. Díky tomuto standardu můžete zařízení integrovat přímo do Vašeho konfiguračního softwaru.
Uchování historických náměrů po dobu 40 dnů s možností lokálního nebo vzdáleného vyčtení.
Proč zvolit převodníky ACRIOS Systems?
Cyber Resilience Act
Máme stoprocentní kontrolu nad všemi částmi kódu v našich zařízeních. Námi vyrobený hardware dokážeme udržovat i po mnoha letech od montáže.
Vyrábíme v EU
Převodníky vyrábíme v České republice a s českými subdodavateli. Každý vyrobený kus prochází finálními testy, zaměřenými na funkčnost jednotlivých komunikačních rozhraní a spotřebu zařízení.
Total Cost of Ownership
Dáváme si záležet na TCO – od použití coulomb counteru pro získání přesné životnosti na baterii až po zaslání přednastavených jednotek s Vaší konfigurací.
Vzdálená konfigurace

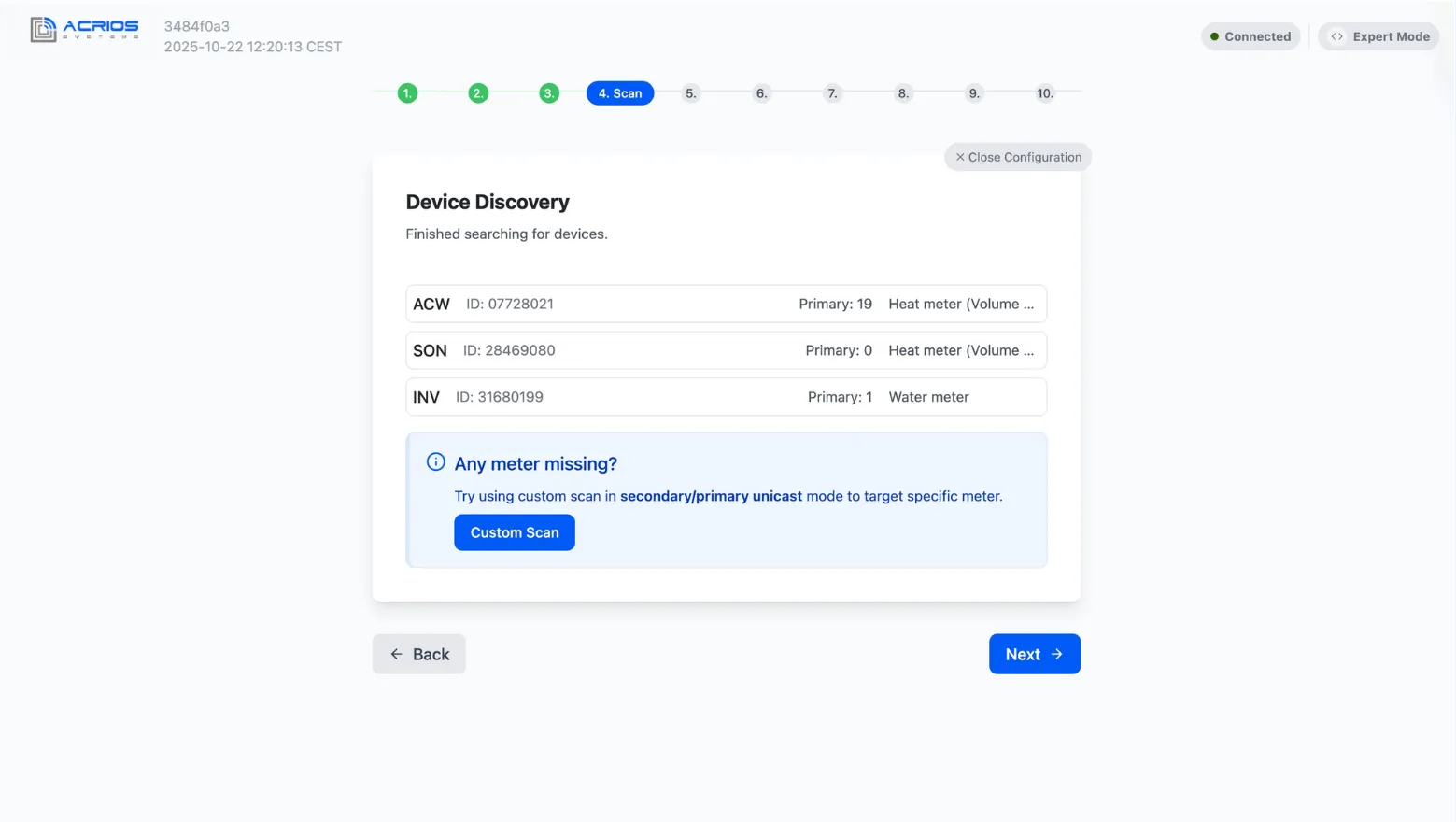

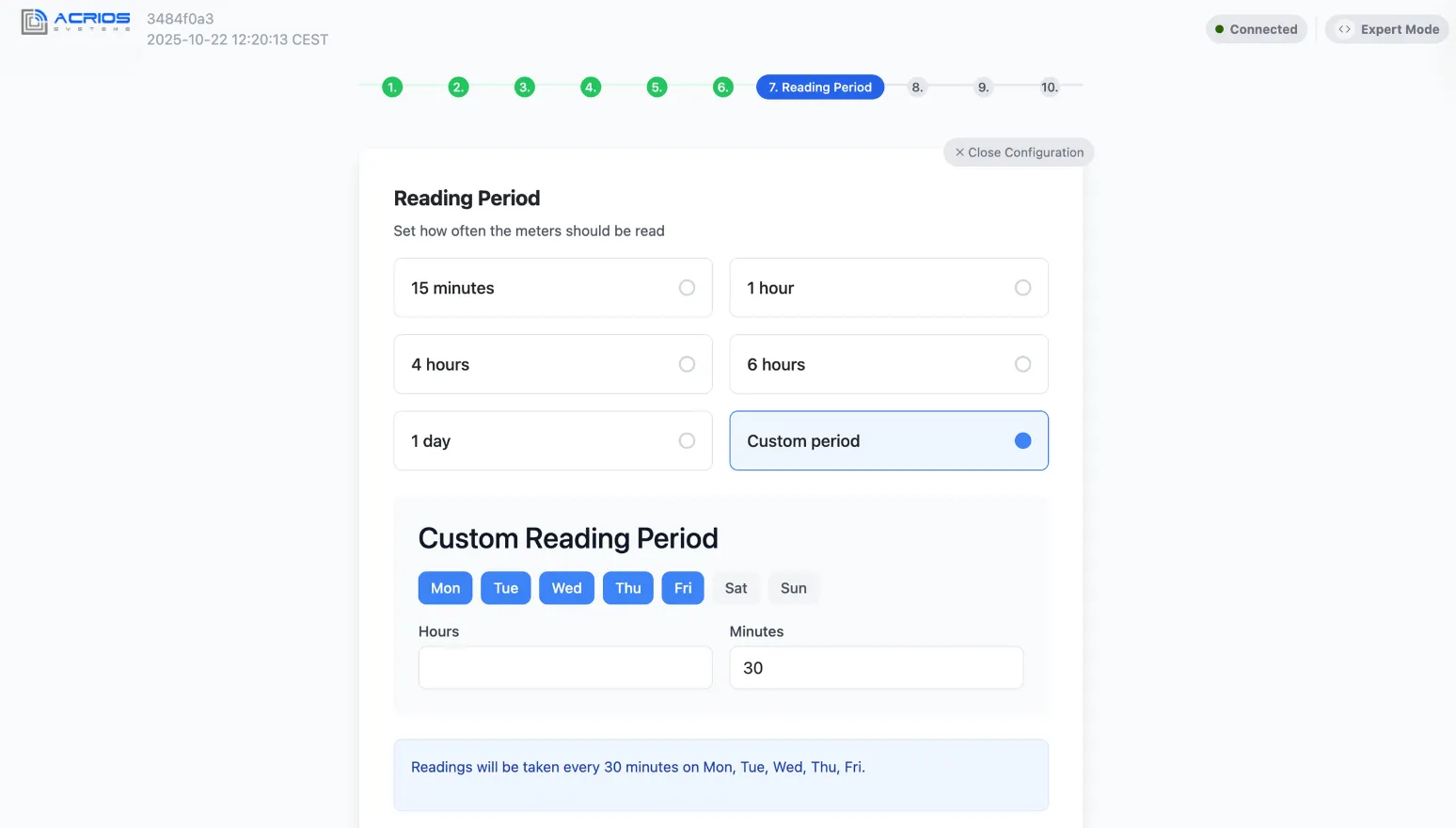

Nastavte si po síti primární nebo sekundární adresaci měřidel, zjistěte kolik a jakých měřidel je připojených, nebo změňte periodu odečtu přímo z Vašeho systému, bez nutnosti lokální konfigurace.
Držíme se standardu

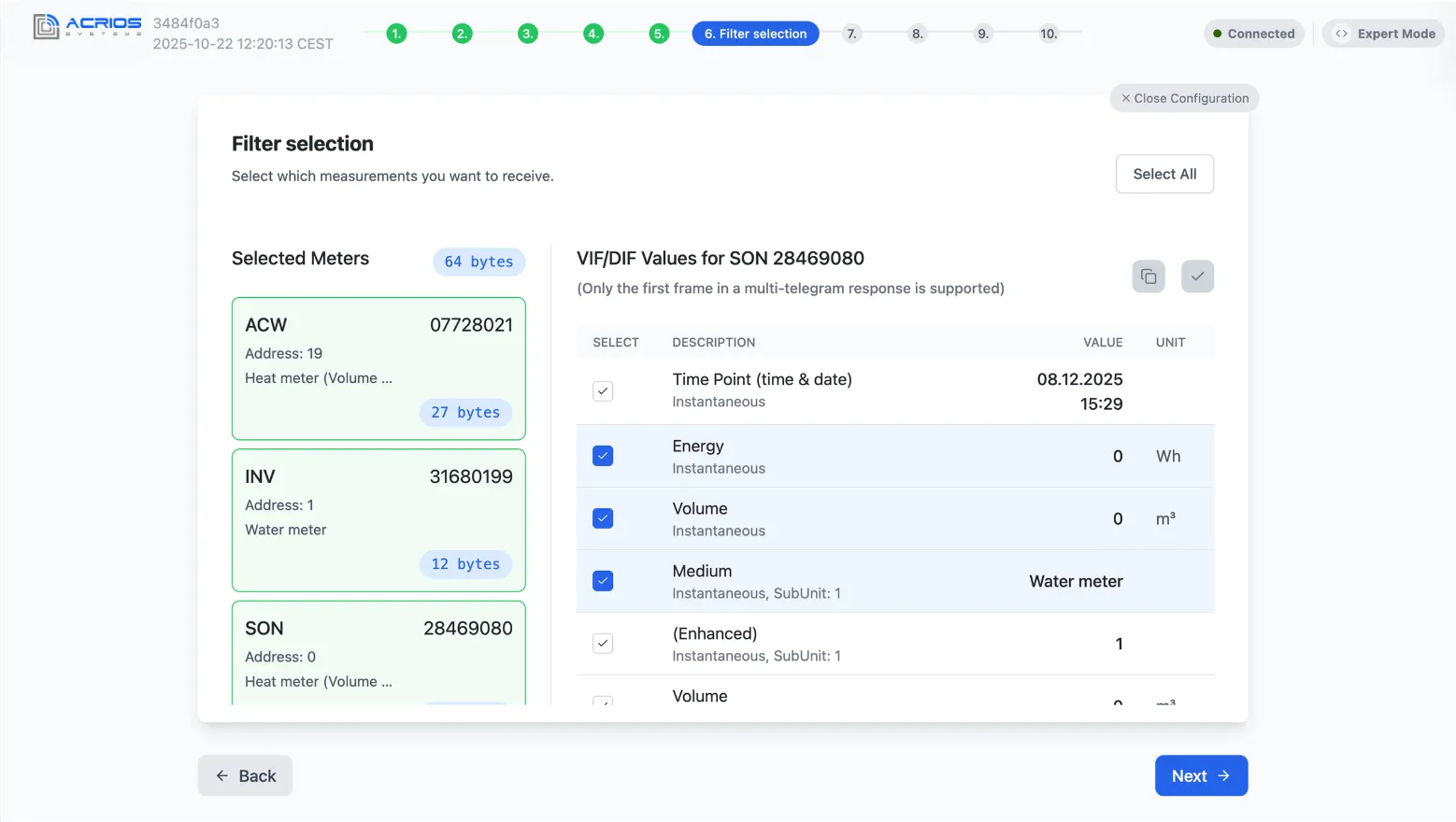

Data přeposíláme jako standardní M-Bus rámec, ať už zkrácený o žádoucí VIF DIF hodnoty, nebo vcelku. Pro interpretaci dat tak lze využít libovolný M-Bus parser, případně Vám rádi parser poskytneme pro co nejsnazší onboarding.
Technická podpora
Dobrá technická dokumentace je základ rychlé integrace. Na naši Wiki najdete integrační manuály, popisy komunikačních protokolů i videa vysvětlující použití.
Odečty bez starostí
Vyčteme až 5 připojených zařízení jedním převodníkem, abyste měli co největší flexibilitu při instalaci, nemuseli ke každému měřidlu dávat převodník a navyšovat tak náklady na projekt.
Máme stoprocentní kontrolu nad všemi částmi kódu v našich zařízeních. Námi vyrobený hardware dokážeme udržovat i po mnoha letech od montáže.
Převodníky vyrábíme v České republice a s českými subdodavateli. Každý vyrobený kus prochází finálními testy, zaměřenými na funkčnost jednotlivých komunikačních rozhraní a spotřebu zařízení.
Dáváme si záležet na TCO – od použití coulomb counteru pro získání přesné životnosti na baterii až po zaslání přednastavených jednotek s Vaší konfigurací.
Nastavte si po síti primární nebo sekundární adresaci měřidel, zjistěte kolik a jakých měřidel je připojených, nebo změňte periodu odečtu přímo z Vašeho systému, bez nutnosti lokální konfigurace.
Data přeposíláme jako standardní M-Bus rámec, ať už zkrácený o žádoucí VIF DIF hodnoty, nebo vcelku. Pro interpretaci dat tak lze využít libovolný M-Bus parser, případně Vám rádi parser poskytneme pro co nejsnazší onboarding.
Dobrá technická dokumentace je základ rychlé integrace. Na naši Wiki najdete integrační manuály, popisy komunikačních protokolů i videa vysvětlující použití.
Vyčteme až 5 připojených zařízení jedním převodníkem, abyste měli co největší flexibilitu při instalaci, nemuseli ke každému měřidlu dávat převodník a navyšovat tak náklady na projekt.
S čím se můžete potýkat
Pokud jste někdy hledali řešení pro měřidla s drátovým M-Busem – například kalorimetry nebo vodoměry – a jejich připojení k NB-IoT síti, pravděpodobně jste řešili i následující situace:
Možné problémy:
  • Měřidla nereagují na sekundární adresy, pouze na primární
  • V rámci instalace má více měřidel stejnou primární adresu a naopak je zapotřebíadresovat je sekundárně
  • Měřidla potřebují různě dlouhou dobu napájení sběrnice před samotným odečtem
  • V rámci instalace je zapotřebí připojení různých měřidel od různých výrobců
  • Jedno měřidlo potřebuje pouze 1UL, jiné poblíž 2UL
  • V rámci instalace bez přívodu elektrické energie je zapotřebí M-Bus odečístbateriově
  • Koncentrátory vyžadují externí napájení na M-Bus nebo mají pouze seznampodporovaných zařízení
  • Přítomnost atypických zařízení, která mají v adrese znaky nad rámec standardu MBus
  • Výměna měřidel v polovině živostnosti s nutností opětovné konfigurace na místě
Naše řešení

Všechny tyto problémy máme vyřešené. Převodníky ACRIOS Systems odečtou jakékolivměřidlo s drátovým M-Bus standardem pomocí primární nebo sekundární adresace.Naše řešení se hodí pro malé podniky i například velké teplárny pro online odečtyzařízení a optimalizaci distribuční sítě.

Nabízíme bateriové verze i provedení s externím napájením, během výroby můžemezajistit vložení vaší SIM karty a nahrání vaší konfigurace – zařízení tak bude kompletněpřipraveno pro instalaci.

Technické specifikace
  • Podpora odečítání jakéhokoliv M-Bus měřidla dle M-bus standardu
  • Napájení M-bus sběrnice je přímo ze zařízení, není potřeba externí zdroj
  • Odečty s až co 15 min intervalem
  • WAGO svorkovnice pro rychlou a jistou instalaci
  • Bateriově nebo externě napájené verze
  • VIF DIF filtrování zpráv na úrovni samotného převodníku
  • NB-IoT (Narrow Band) komunikace a možnost využít jakoukoliv NB-IoT SIM kartu
  • Výchozí konfigurace je plug & play pro zapojení 1 měřidla skrze broadcast
  • Možnost vzdálené konfiguraci pro primární nebo sekundární adresaci
  • U baterivých verzí je baterie vyměnitelná uživatelem
  • Anténní konektor je standard SMA

  • Rozměry: 145 x 90 x 55 mm
  • Hmotnost: 336 g s baterií
  • IP krytí: IP67

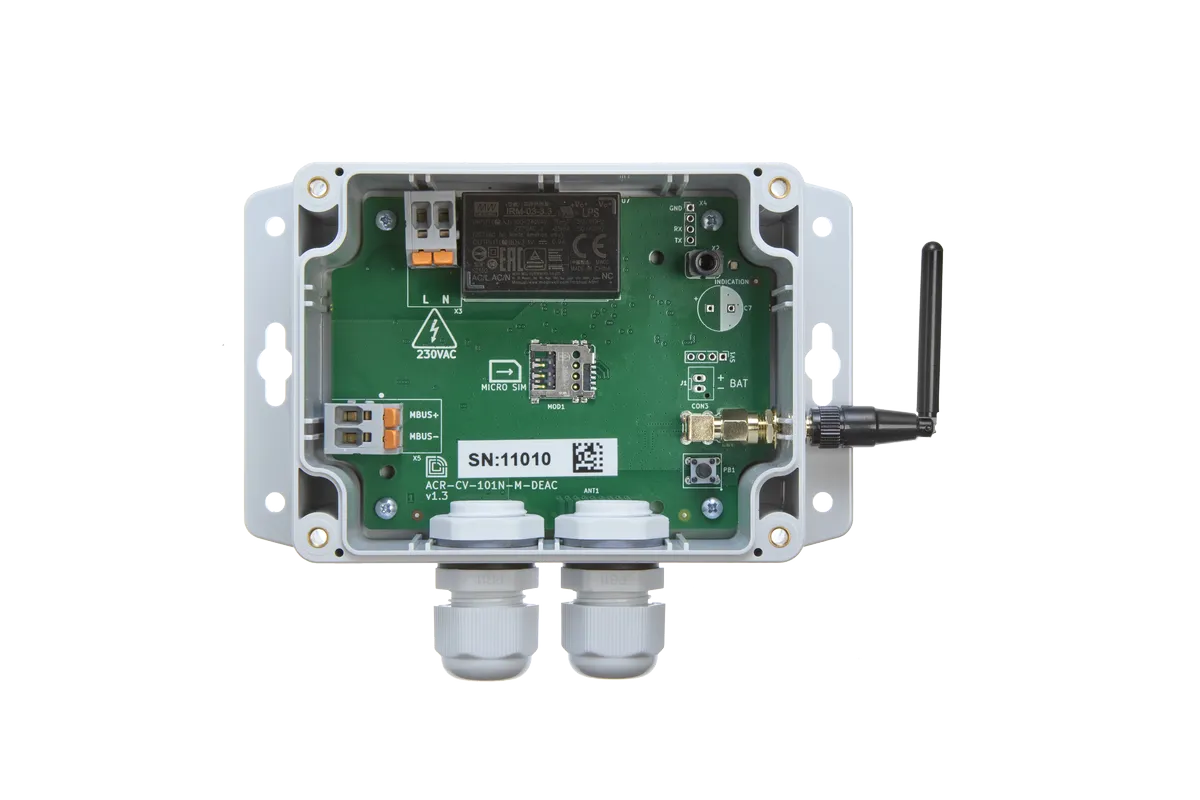

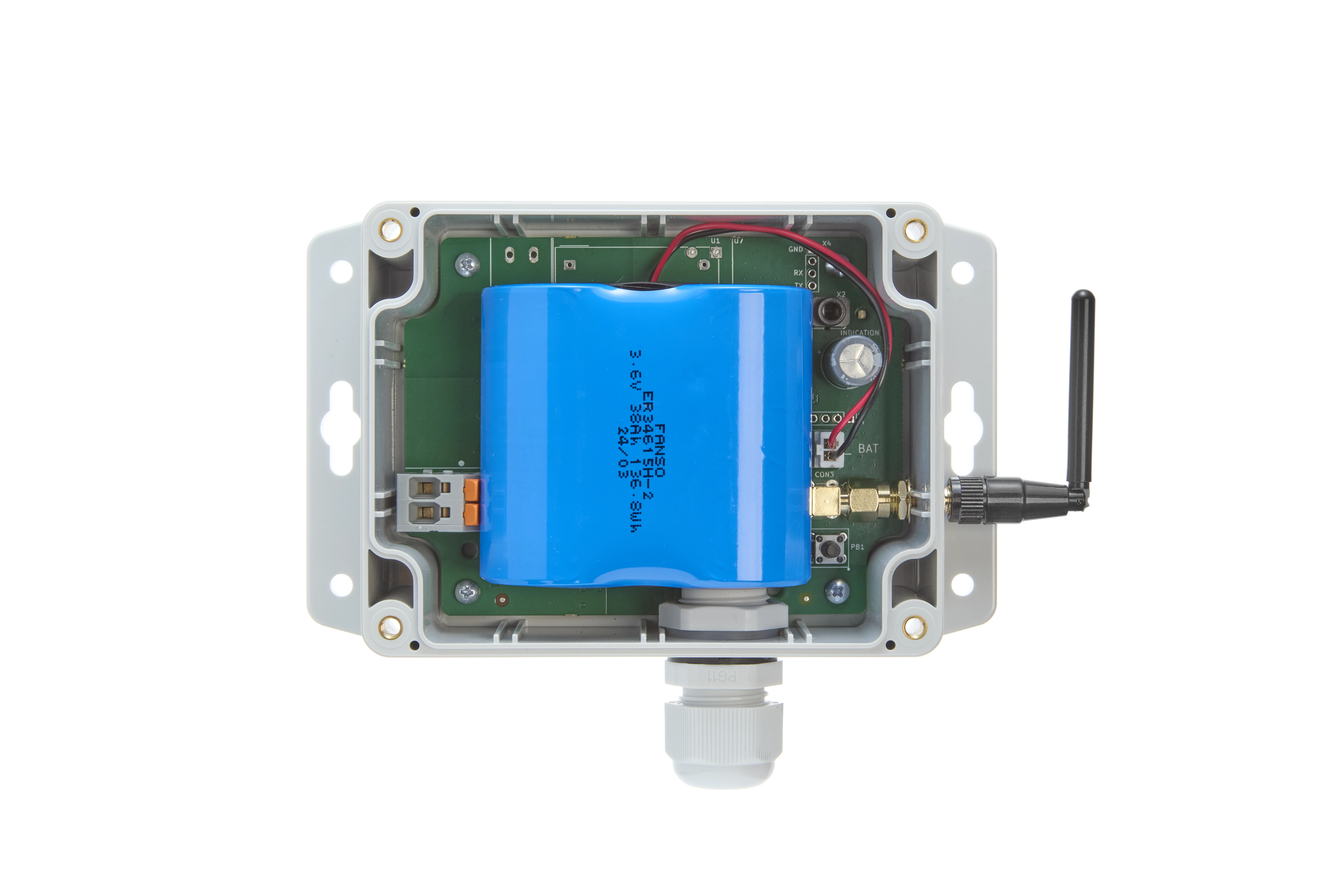

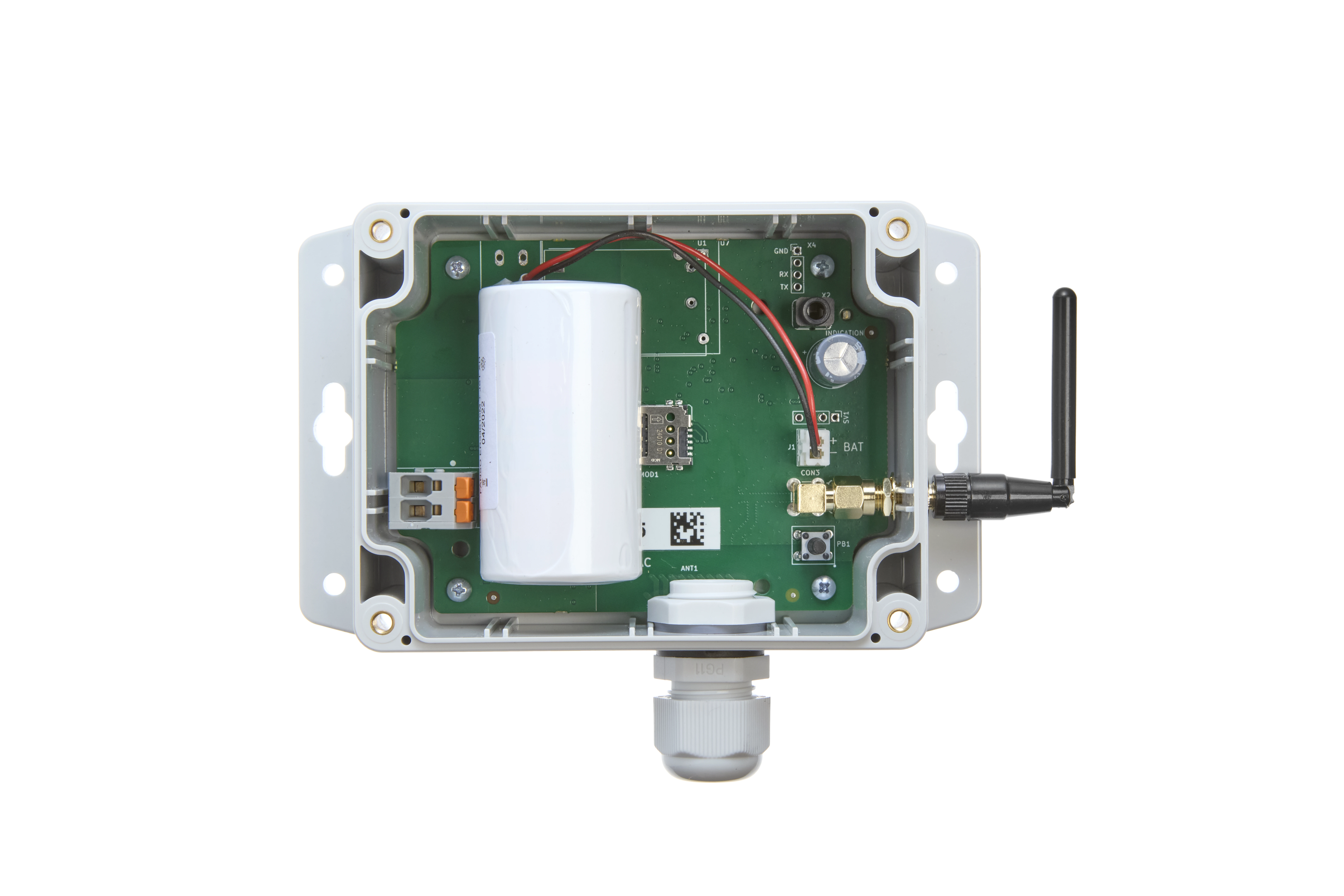

  • Napájení: D-Cell baterie 19 000 mAh, 2xD-Cell baterie 38 000 mAh nebo externí napájení 85-305V AC
  • Podporované standardy: M-Bus EN 13757-3
  • Maximální počet zařízení: 16 UL
  • Funkce: Transparent mode, Filtrování VIF/DIF, sekundární adresování, primární adresování, zástupné znaky, dotaz na broadcast adresu
  • NB-IoT: 3GPP rel. v.14

  • ABB B21
  • ABB B23
  • ABB B24
  • B-Meters HYDROCAL-M3
  • Calec ST II
  • Comac Cal Flow 38
  • Comac Cal Flow 45
  • Danfoss SonoMeter 31
  • Diehl Sharky 773
  • Diehl Sharky 774
  • Diehl Sharky 775
  • Elster F50
  • Elster F90
  • Engelmann SensoStar 2
  • Engelmann SensoStar U
  • GWF UnicoSynergy
  • Honeywell EW557
  • INEPRO METERING PRO380-Mb
  • INEPRO METERING PRO1-Mb
  • Noark Ex9EMS MB
  • Ista Sensonic II
  • Ista ultego III smart (ultego 3 smart)
  • Itron Cyble M-Bus v2
  • Kamstrup Miltical 603
  • Kamstrup Multical 403
  • Landys&Gyr E350
  • Landys&Gyr UH30
  • Landys&Gyr UH50
  • Schneider Electric CS 30323
  • Scylar INT8
  • Sensus PolluTherm 200
  • Siemens WSD300
  • Sontex Supercal 5 l
  • Sontex Supercal 739
  • ZENNER Zelsius C5

  • ACR-CV-101L-M-D - M-Bus na NB-IoT jedna baterie
  • ACR-CV-101L-M-D2* - M-Bus na NB-IoT dvojitá baterie
  • ACR-CV-101L-M-EAC - M-bus na NB-IoT napájení ze sítě

*V rámci MOQ

1x Převodník M-Bus na NB-IoT

1x Instalační příručka

1x Baterie (pro jednotky napájené z baterie)

1x NB-IoT anténa
